【Blender2.92】家具のモデリング・Inset faces・Bevel

前回までArchimeshについて詳しくまとめていましたが、家具のモデリングを何度かしたことがあったのでそちらの方について紹介します。



Archimeshだけだと、家具の種類やデザインも限られてくるので自分で位置から部屋のモデリングができるようになりたい方向けにまとめました。途中からデスクの制作を実践しながら解説していきます。

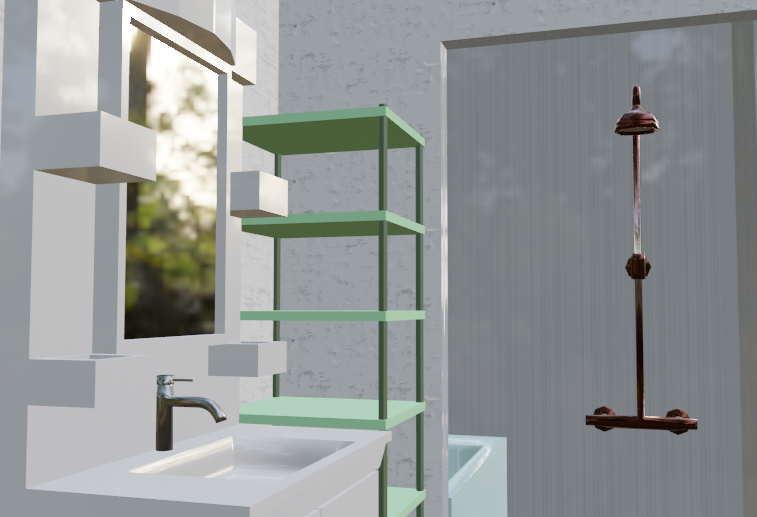

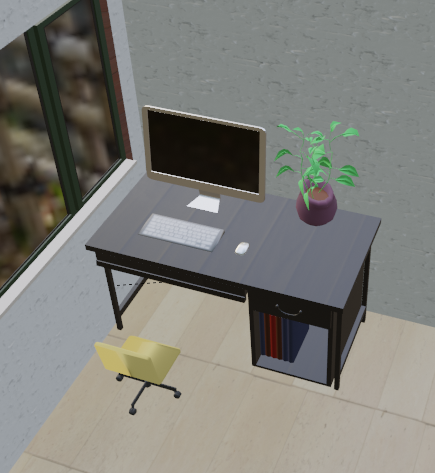

過去の制作はこんな感じ。今回は簡単な作り方やコツを説明するので是非挑戦してみてください。(窓はArchimeshアドオンを使用)f:id:kitty_h:20210329080208p:plain



f:id:kitty_h:20210329082207p:plain



Archimeshまとめ記事↓

yukke4198blog.com

 初心者さん用操作方法↓



yukke4198blog.com

 目次



面の差し込みと押し出し/Inset faces,Extrude

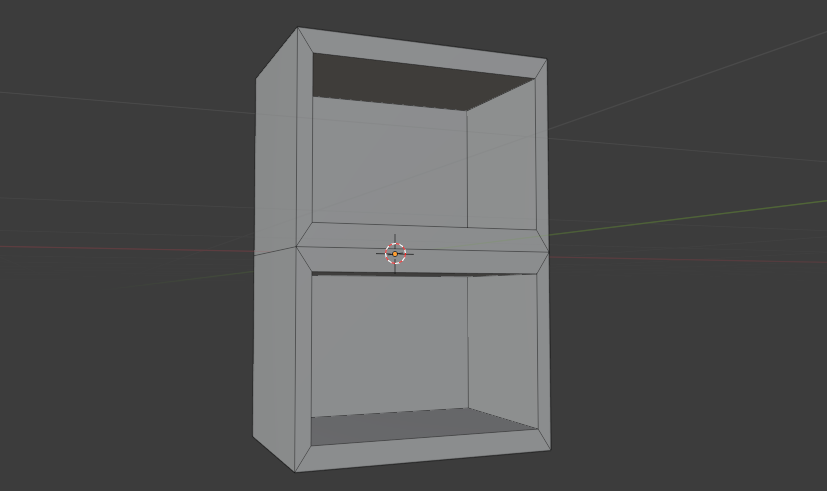

家具のモデリングを行うのでまず、家具の形を考えてみます。例としてこちらの棚のような物を見てください。

f:id:kitty_h:20210329083344p:plain

長方形をくり抜いたような形をしています。このような形の家具を連想してみてください。



冷蔵庫やタンスなどいろいろあると思います。家具は、基本的にこの「長方形」と「くり抜き」の繰り返しです。



なので、まずはこの作業をスムーズにできるようにしていきます。

面の差し込み(Iキー)

面の差し込みとは、選択した面に面を挿入することを言います。

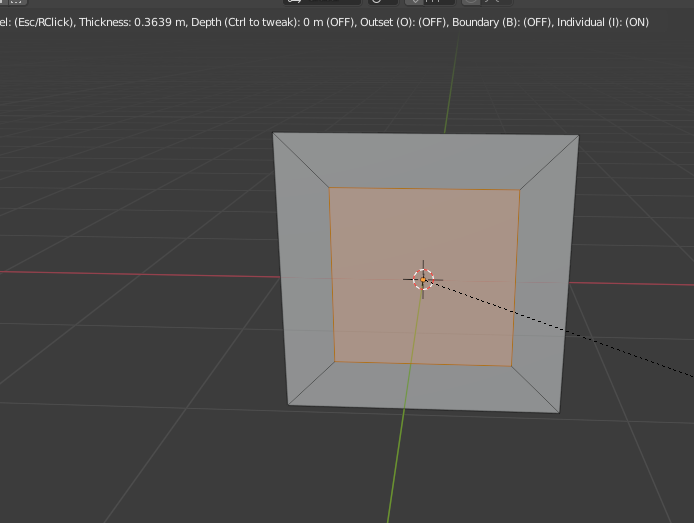

注意点としては、画像を見るとわかるように、面を生成すると同時に辺が8本、ポリゴン数が1から5に増えるので多用しすぎると気づかないうちにポリゴン数が思ってる倍以上になってたりします。

f:id:kitty_h:20210329084542p:plain

ショートカットキーは[Iキー]です。面選択モードにすると便利です。

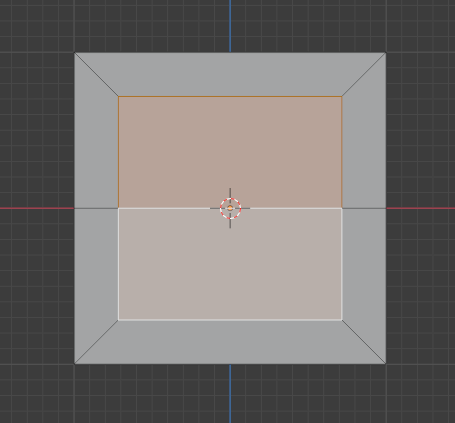

複数の面に同時に差し込みを行いたい場合、このようになるので、

f:id:kitty_h:20210329091944p:plain

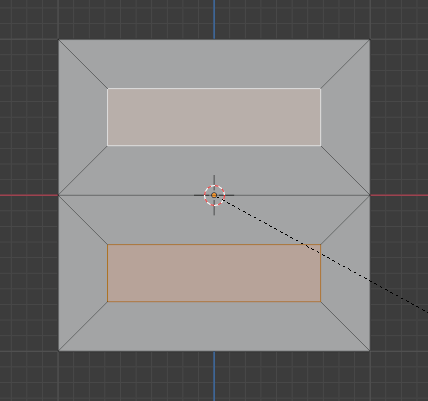

分離させたい場合は再度[Iキー]を押します。(個別)

f:id:kitty_h:20210329092133p:plain

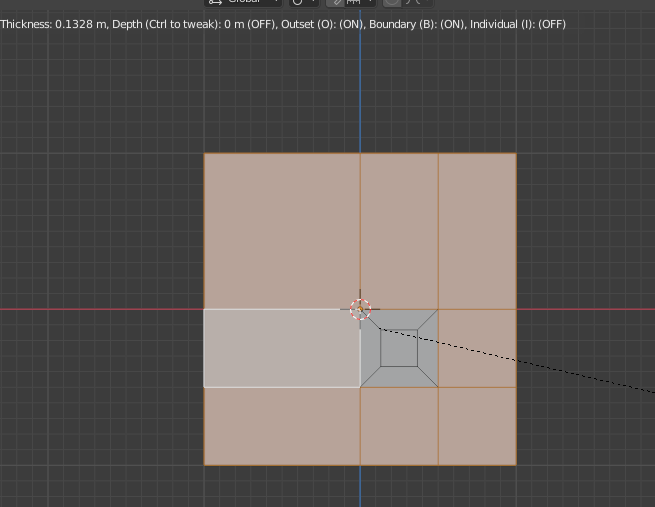

下の画像の上の方の文字をよく見てもらうと、[Outset][Boundary][Individual]と書かれています。それぞれ、[Iキー]を押した後に[Oキー][Bキー][Iキー]でONとOFFを切り替えることができます。



↓[Outset ON][Boundary ON][Individual OFF]

f:id:kitty_h:20210329094143p:plain

いろいろ試してみてください。差し込んだ面も[Sキー]で拡大縮小したり[Gキー]で移動することができます。

Outset・・・外側に挿入

Boundary・・・境界

Individual・・・個別

f:id:kitty_h:20210329091955p:plain

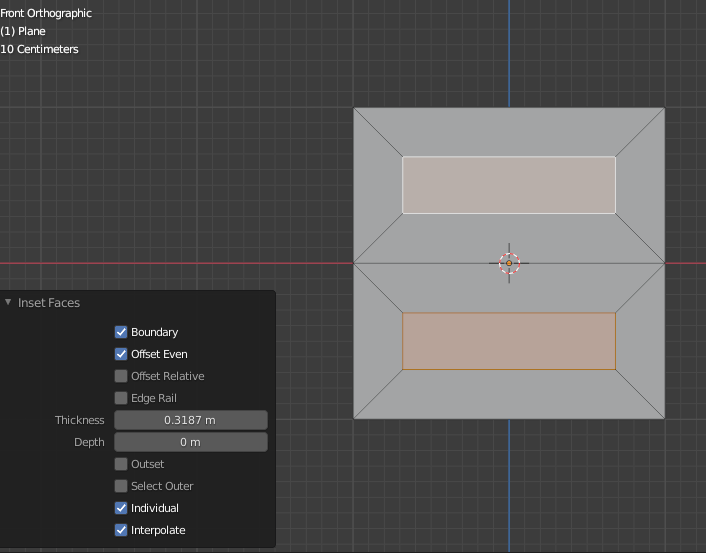

その他、左下のコントロールパネルでも設定を行うことができます。



これで面の押し出しを行うと、長方形をくり抜いた形にすることができます。



押し出し[Eキー]

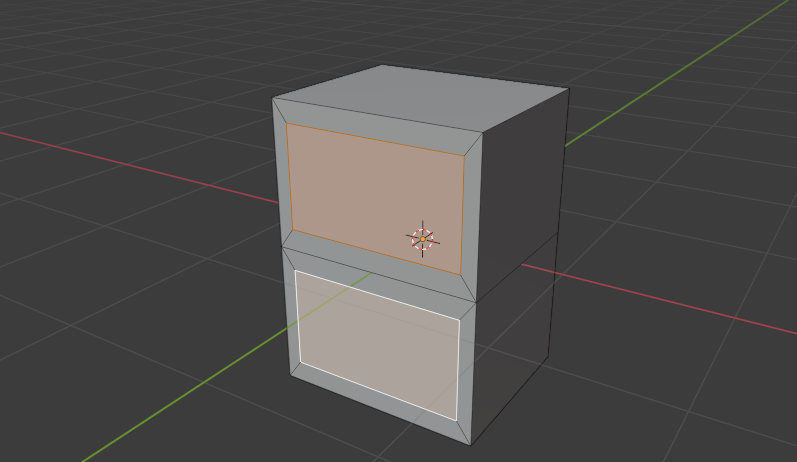

これは初歩的な機能なので習得済みの方は飛ばしてもらって。先ほどのように面の差し込みを行ったキューブを用意。

f:id:kitty_h:20210329100115p:plain

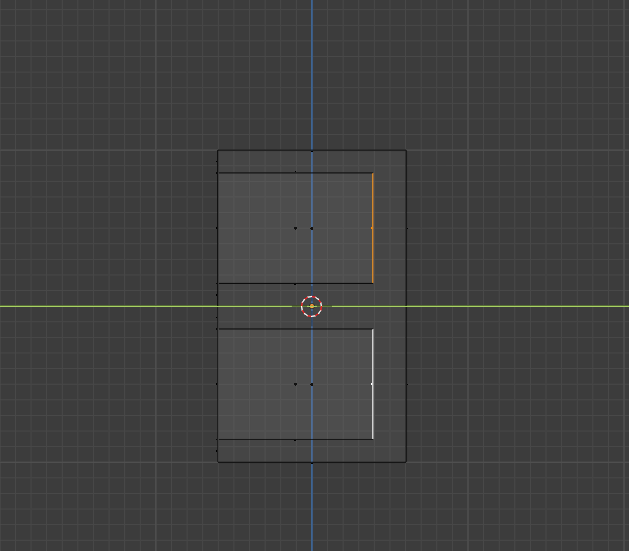

ワイヤーフレーム表示にして、テンキー3で真横からの視点にして押し出しを行います。



今回は後ろ側に押し出ししたいので[Eキー+Yキー]で後ろに押し出しします。

f:id:kitty_h:20210329100622p:plain

 これを応用して引き出し付のデスクを作ってみます!



デスクの作り方(その1)

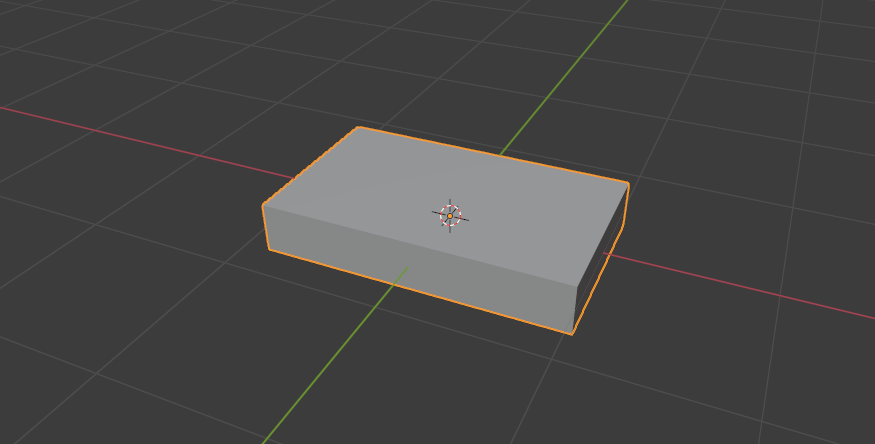

まず、[Cube]を追加して[Sキー+Yキー(Zキー)]でこのような形にします。

f:id:kitty_h:20210329214546p:plain

今回、足の部分は別オブジェクト(円柱)をくっつけるのでまずは上部分を作ります。

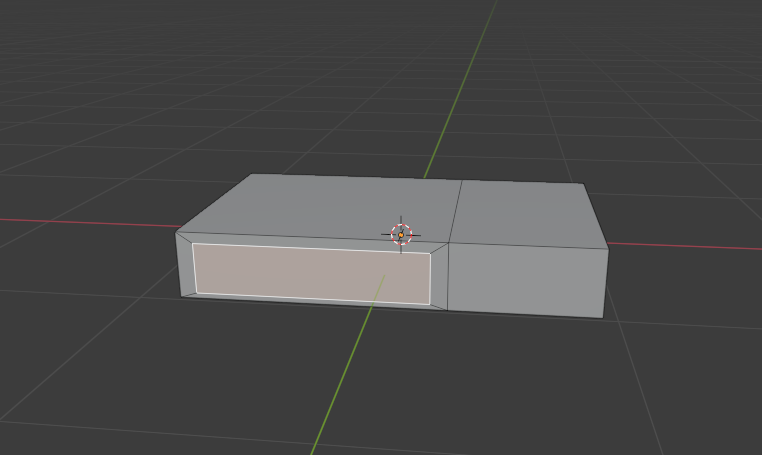

中心よりも少し右方向に[Ctrl+Rキー]でループカットを入れ、正面の大きい方の面に差し込みを行います。

f:id:kitty_h:20210329215034p:plain

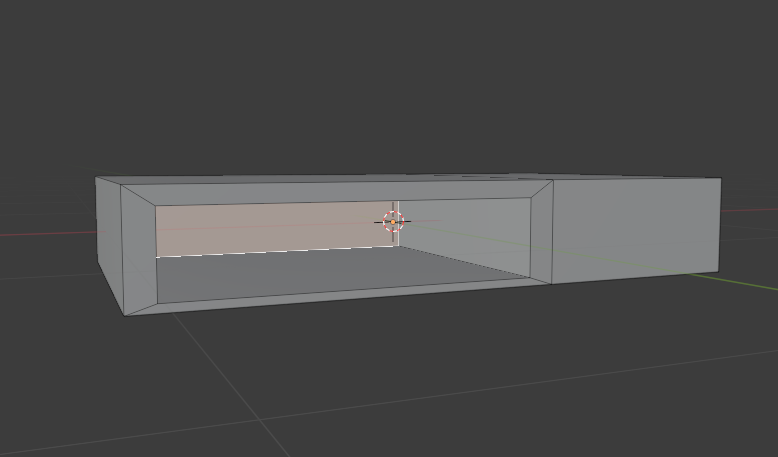

Eキー]で押し出し。これが引き出し部分になります。

f:id:kitty_h:20210329220334p:plain

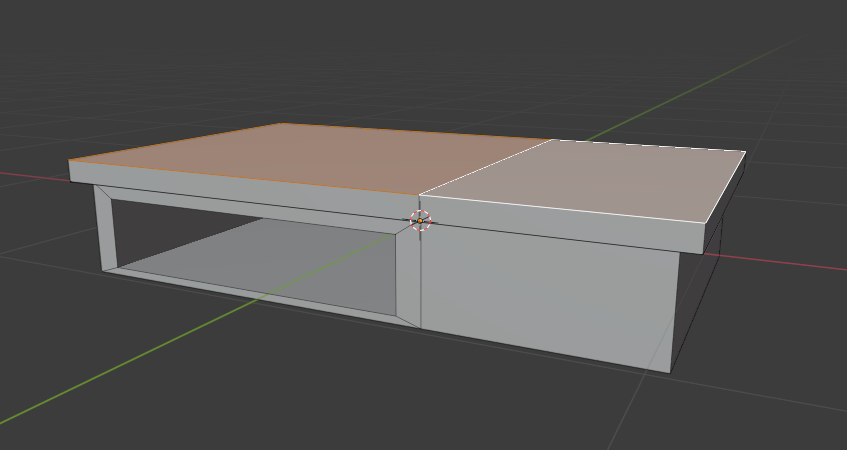

上部分の面を[Shift+右クリック]で複数選択して[Eキー+Sキー]で押し出ししながら拡大Eキー]で上に押し出し。するとこんな感じになります。

f:id:kitty_h:20210329220938p:plain

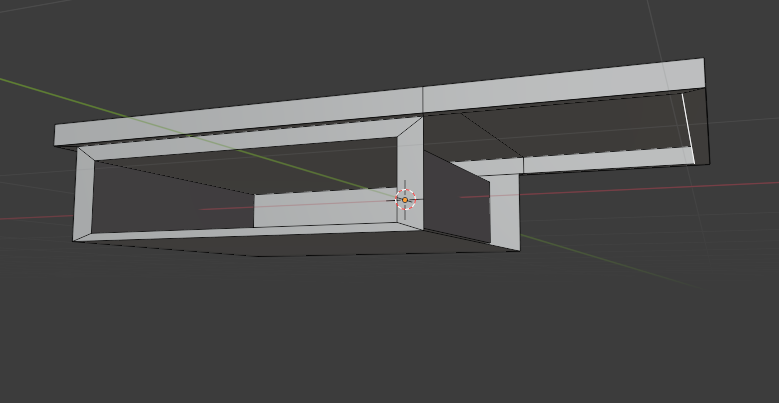

右下の面を削除します。

f:id:kitty_h:20210329223522p:plain

Fキー]で面を張ります。

f:id:kitty_h:20210329223541p:plain

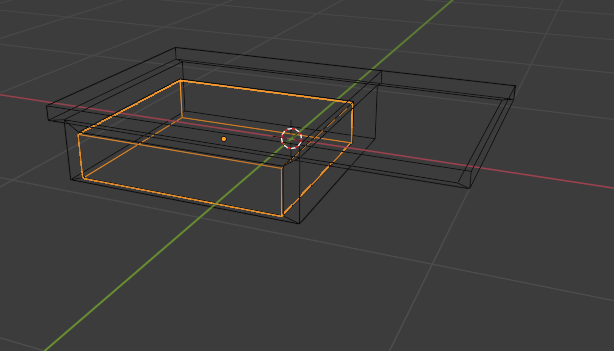

次に引き出しを作ります。オブジェクトモードに戻して[Cube]を追加します。ワイヤーフレームモードにして大きさを合わせます。

f:id:kitty_h:20210329224209p:plain

ぴったり。

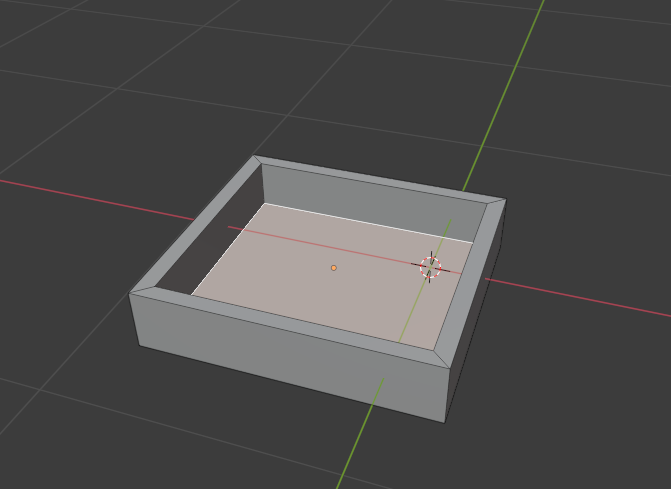

机部分を非表示にして面を差し込み→押し出しで引き出しの中身を作ります。

f:id:kitty_h:20210329225516p:plain

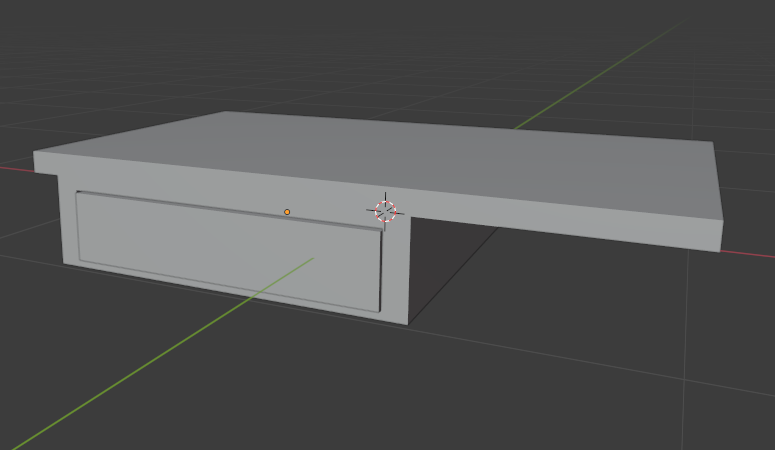

表示を戻してみるとこんな感じ。カクカクしすぎて違和感があるのでベベルをかけます。

f:id:kitty_h:20210330074010p:plain

ベベルの使い方/Bevel

ベベル[Bキー]

ベベルとは、一本の辺を複数に増やすことで角を滑らかに見せる機能です。よりフォトリアルにしたい場合や、デザインにこだわりたい場合に便利なので覚えておくといいと思います。



辺選択モードで辺を一本選択して[Ctrl+Bキー]を押します。

f:id:kitty_h:20210330075350p:plain

更に滑らかにしたい場合はホイールを上にスクロールすることで辺を追加。

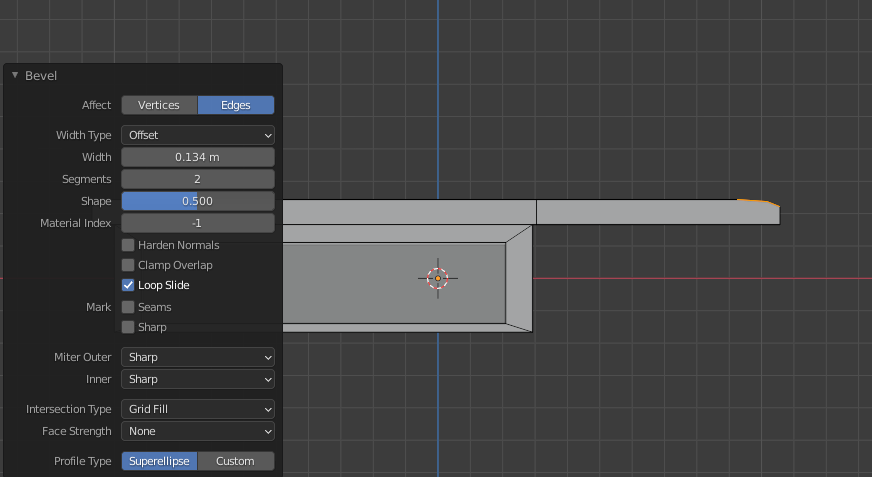

f:id:kitty_h:20210330075249p:plain差し込みと同じように左下のコントロールパネルから数値の変更など行うことができます。数値を見て反対側も同じように設定します。

f:id:kitty_h:20210330075933p:plain

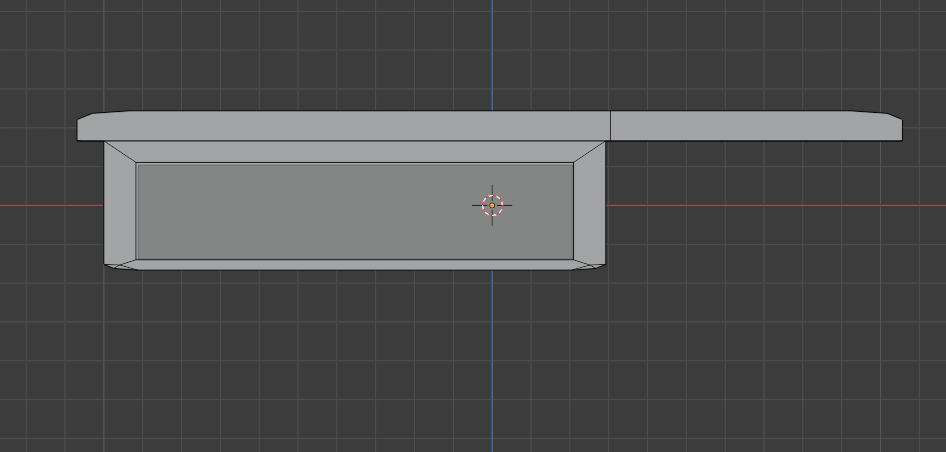

上部分と下の引き出し部分の4か所にベベルをかけました。

f:id:kitty_h:20210330080205p:plain

ベベル その他の機能

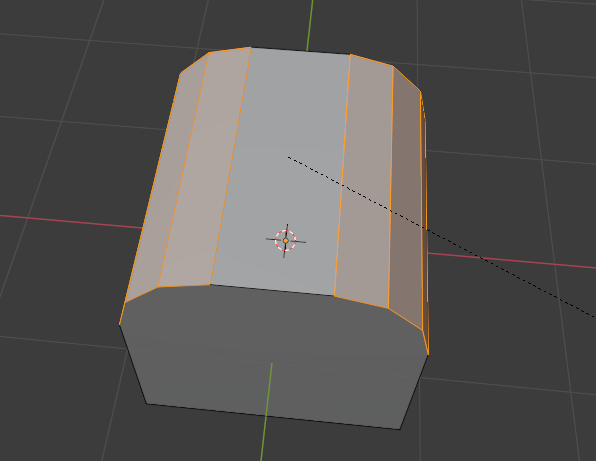

ベベルは複数選択の状態でもかけることができます。

f:id:kitty_h:20210330080548p:plain

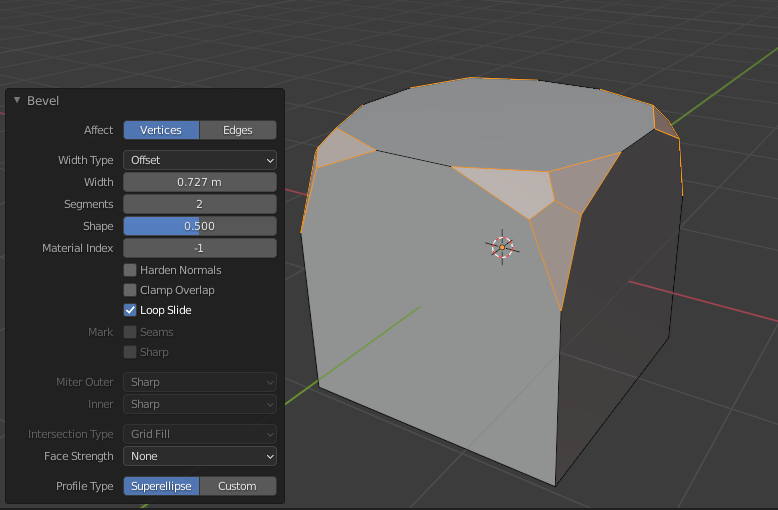

頂点にベベルをかけるとこんな感じ。[Ctrl+Bキー]を押した後で左下のコントロールパネルから設定、または[Ctrl+Shift+Bキー]で頂点ベベルにすることができます。

f:id:kitty_h:20210330080557p:plain






デスクの作り方(その2)

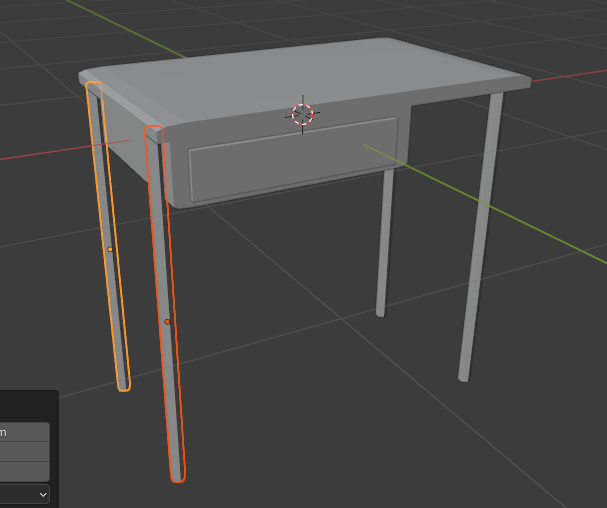

後はオブジェクトモードから円柱を追加(Vertices6,Radius0.04,Depth2)。位置を調節したら[Ctrl+Dキー]で複製して4本に増やします。

f:id:kitty_h:20210330081603p:plain

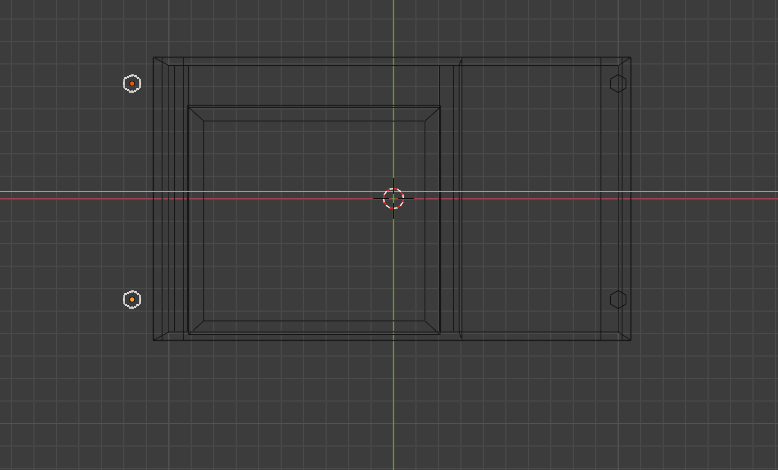

テンキー7で上からの視点にして、ワイヤーフレーム表示にするとわかりやすいです。

f:id:kitty_h:20210330081825p:plain

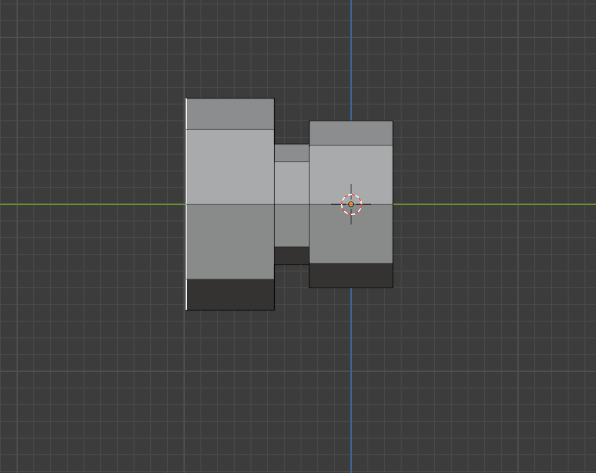

さらに円柱を追加(Vertices8,Radius0.05,Depth0.05)。

f:id:kitty_h:20210330083204p:plain

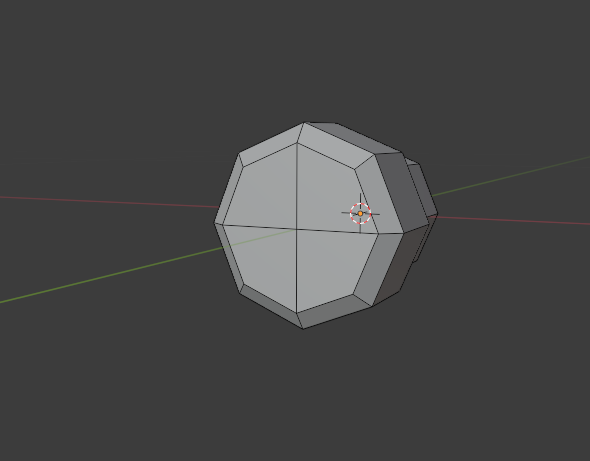

テンキー3で横からの視点→[R+X+9+0

→正面の面に差し込み→[Eキー]→[E+Sキー]→[Eキー



後ろ側の面は不要なので削除。さらに面の差し込みをして[Gキー]で手前に伸ばし、丸みのある形にしました。

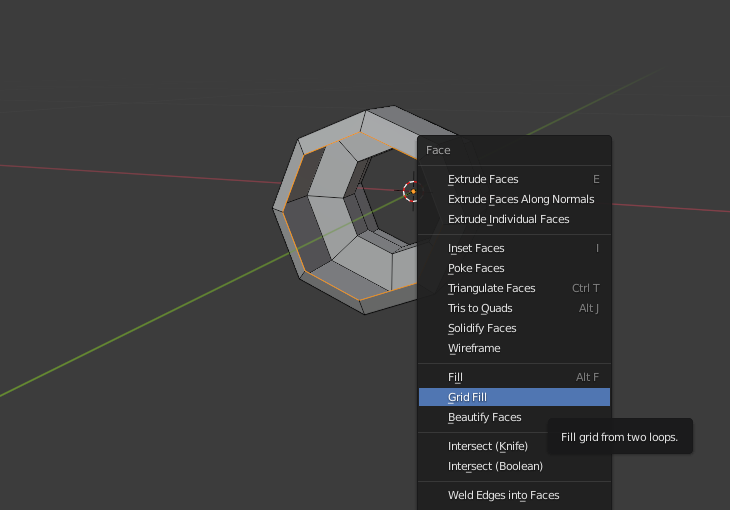

多角形面は一度削除して辺を選択、[Ctrl+Fキー]→[Grid Fill]で面を張ります。

f:id:kitty_h:20210330083706p:plain

f:id:kitty_h:20210330083842p:plain

オブジェクトモードにして移動と大きさの調整をします。

f:id:kitty_h:20210330084906p:plain

机らしくなったのではないでしょうか!



アウトライナーのネーム欄がとんでもないことになっているので同一オブジェクトにしたいものは複数選択→[Ctrl+Jキー]でまとめてしまいましょう。



机部分と引き出し部分を分けておくといいと思います。



次回もデスクの制作を進めていくので是非ご覧ください。
